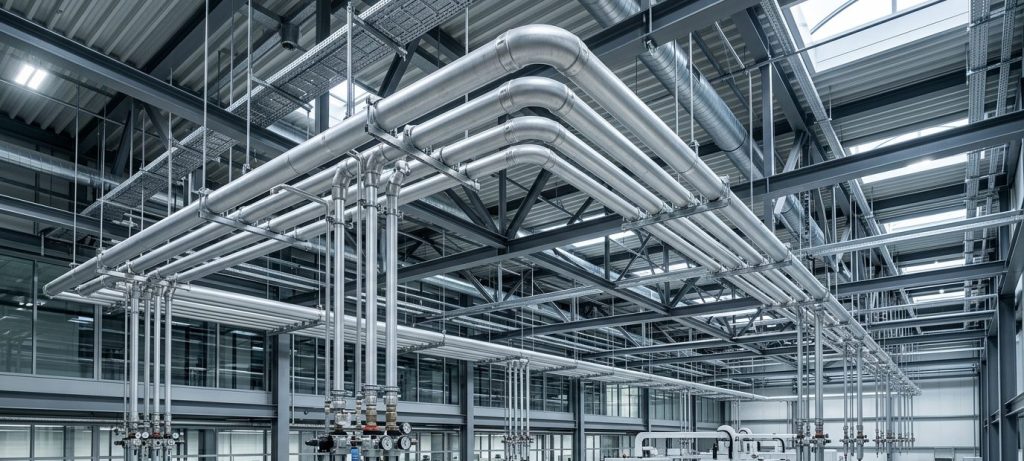

Ring Tesisat Sistemi

Dallanmış tesisatta hava, tek yönden kullanım noktalarına ulaşır ve hat sonuna doğru gidildikçe basınç kaybı artar. Ring tesisatta ise ana hat kapalı bir halka oluşturur; her kullanım noktası iki yönden beslenebildiğinden basınç kaybı azalır ve dağılım dengelenir.

Ring Tesisat Nedir?

Geleneksel dallanmış (hat tipi) tesisatlarda hava, tek bir yönden kullanım noktalarına ulaşır ve hat sonuna doğru gidildikçe basınç düşümü artar. Ring tesisat sisteminde ise ana dağıtım hattı kapalı bir döngü (halka) şeklinde tasarlanır; bu sayede her kullanım noktası, halkanın iki yönünden de beslenebilir. Bu yapı, tek yönlü beslemeye kıyasla basınç düşümünü azaltır ve dağıtım hattındaki basıncın daha dengeli dağılmasını sağlar.

Çalışma Prensibi ve Verimliliğe Etkisi

Basınçlı hava dağıtım hattındaki her basınç düşümü, kompresörlerin bu kaybı telafi etmek için daha yüksek basınçta çalışmasına neden olur ve bu da doğrudan enerji tüketimini artırır. Ring tesisat, hava akışını iki yönden besleyerek boru çapı ve uzunluğu kaynaklı basınç kayıplarını azaltır. Ayrıca, hat üzerinde bir noktada bakım veya arıza olması durumunda, halkanın diğer tarafından besleme devam edebildiği için üretim sürekliliği de desteklenir.

Ring Tesisat Tasarımında Dikkat Edilmesi Gerekenler

Ring tesisat sisteminin verimliliğinden tam olarak faydalanabilmek için boru çapının hava debisine uygun seçilmesi, ana halkadan ayrılan dalların mümkün olduğunca kısa tutulması ve kullanım noktalarındaki ani basınç düşüşlerinin önlenmesi gerekir. Ayrıca malzeme seçimi (galvanizli çelik, alüminyum veya paslanmaz çelik) hem basınç kaybını hem de kaçak riskini etkiler.

Tesis Genişlemesinde Ring Tesisatın Rolü

Üretim hattı genişlemeleri veya yeni ekipman ilaveleri, mevcut basınçlı hava tesisatına ek yük getirir. Dallanmış tesisatlarda yeni bir kullanım noktası eklemek, genellikle hattın sonuna doğru yeni bir dal açmayı gerektirir ve bu da mevcut basınç düşümünü daha da artırabilir. Ring tesisatlarda ise yeni bir bağlantı noktası, halkanın uygun bir noktasından beslenebileceğinden, sistem genelindeki basınç dengesi daha kolay korunur.

Bu esneklik, özellikle üretim kapasitesinin zaman içinde artması beklenen tesislerde, ring tesisatın uzun vadeli bir altyapı yatırımı olarak değerlendirilmesini destekler. Tesisat tasarımı yapılırken, mevcut ihtiyacın yanı sıra öngörülebilir gelecekteki genişleme senaryolarının da dikkate alınması önerilir.

Avantajlar

• Dağıtım hattındaki basınç kayıplarının azaltılması
• Kompresörlerin daha düşük basınçta çalışabilmesi sayesinde enerji tasarrufu
• Bakım veya arıza durumunda kesintisiz besleme imkânı
• Tesis genişlemelerinde daha esnek bağlantı imkânı

Uygulama Alanları

Seçim Kriterleri

• Tesis yerleşim planı ve kullanım noktalarının dağılımı
• Toplam hava debisi ve eş zamanlı kullanım oranı
• Mevcut tesisatın revize edilebilirlik durumu
• Malzeme seçimi ve kaçak direnci

BEST Enerji Yaklaşımı

BEST Enerji, tesisat değerlendirmelerinde mevcut dağıtım hattındaki basınç kayıplarını farklı noktalarda ölçerek haritalandırır. Bu ölçümler, ring tesisata geçişin veya mevcut ring hattının optimize edilmesinin sağlayacağı faydayı somut verilerle ortaya koyar.

Sistem Basıncının Kademeli Optimizasyonu

Ring tesisatın sağladığı basınç kaybı azalması, çoğu zaman tesis genelinde kompresör çıkış basıncının kademeli olarak düşürülmesine imkân tanır. Basınç düşümü azaldıkça, en uzak veya en kritik kullanım noktasındaki minimum basınç ihtiyacı daha düşük bir kompresör çıkış basıncıyla karşılanabilir hale gelir. Bu düşüş, doğrudan kompresör enerji tüketimine yansıyan ek bir tasarruf kaynağıdır.

Bu optimizasyonun güvenli şekilde yapılabilmesi için, tesisat iyileştirmesi sonrası basınç düşürme kademeli olarak ve her adımda kritik kullanım noktalarındaki basıncın izlenmesiyle gerçekleştirilmelidir. Ani ve büyük basınç düşürmeleri, bazı hassas proseslerde beklenmedik sorunlara yol açabileceğinden dikkatli bir yaklaşım gerektirir.

Ring Tesisat Uygulamasında Tasarım Simülasyonu

Karmaşık ve büyük ölçekli tesislerde, ring tesisat tasarımının etkinliğini kurulumdan önce doğrulamak amacıyla akış simülasyon yazılımları kullanılabilir. Bu yazılımlar, farklı kullanım noktalarındaki eş zamanlı talep senaryolarını modelleyerek, tasarlanan boru çapı ve güzergahın yeterli olup olmadığını, olası darboğaz noktalarını ortaya koyar. Bu tür bir ön simülasyon, kurulum sonrası ortaya çıkabilecek yetersiz performans risklerini azaltır.

Simülasyon çalışması, aynı zamanda gelecekteki genişleme senaryolarının da test edilmesine imkân tanıyarak, tesisatın uzun vadeli yeterliliği konusunda daha güvenilir bir karar verilmesini sağlar.

Mevcut Tesisatın Aşamalı Dönüştürülmesi

Büyük ölçekli bir tesiste tüm dallanmış tesisatı bir anda ring yapıya dönüştürmek, hem maliyetli hem de üretim açısından riskli olabilir. Bu nedenle dönüşüm, genellikle en kritik veya en yüksek basınç kaybı yaşanan bölümlerden başlayarak aşamalı olarak gerçekleştirilir. Her aşamada elde edilen basınç kaybı iyileşmesi ölçülerek, sonraki aşamaların önceliklendirilmesine veri sağlanır.

Ring Tesisatta İzolasyon Vanalarının Rolü

Ring tesisatın esnekliğinden tam olarak yararlanabilmek için, halka üzerinde stratejik noktalara izolasyon vanaları yerleştirilmesi önerilir. Bu vanalar, bir bölümde bakım veya arıza durumunda yalnızca ilgili kısmın izole edilmesini sağlayarak, tesisatın geri kalanının kesintisiz beslenmeye devam etmesine imkân tanır. Vana yerleşim planı, tesisin kritik bölümleri ve olası bakım senaryoları dikkate alınarak tasarlanmalıdır.

Ring Tesisat Uygulamasında Yerleşim Planı Optimizasyonu

Ring tesisatın halka geometrisi, tesis yerleşim planına göre farklı şekillerde (dikdörtgen, çok köşeli, çevresel) tasarlanabilir. En uygun geometri, kullanım noktalarının dağılımına, bina yapısına ve gelecekteki genişleme alanlarına bağlı olarak belirlenir. Bu tasarım kararı, genellikle tesisin mimari planıyla birlikte, mekanik tesisat mühendisleri tarafından değerlendirilir.

Ring Tesisatta Debi Ölçüm Noktalarının Yerleştirilmesi

Ring tesisatın performansını sürekli izleyebilmek için, halka üzerinde stratejik noktalara debi ve basınç ölçüm cihazları yerleştirilmesi faydalı olabilir. Bu ölçüm noktaları, zaman içinde oluşabilecek yeni darboğazların veya kaçakların tespit edilmesine yardımcı olur ve tesisatın genel sağlığının sürekli izlenmesini sağlar.
