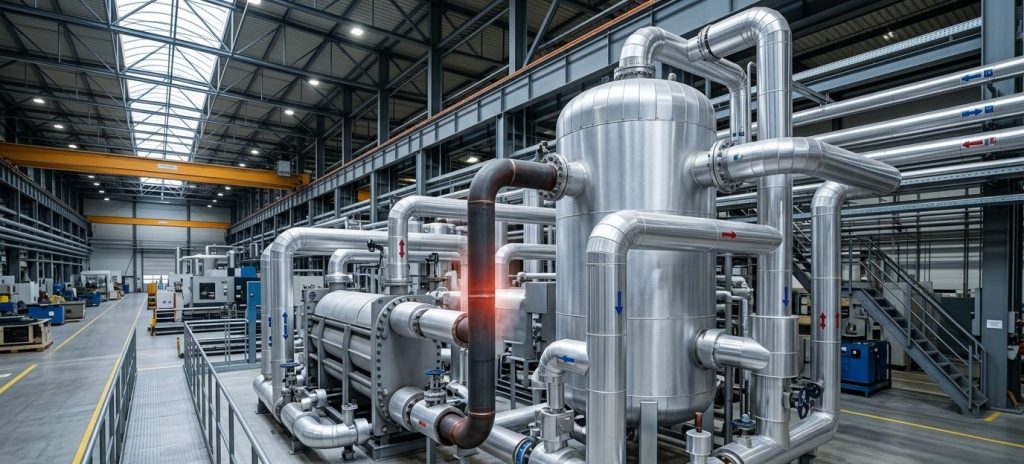

Proses Ekipmanları Yalıtımı

Yalıtımsız bir boru yüzeyi, çevre sıcaklığıyla arasındaki fark oranında sürekli ısı kaybeder. Uygun yalıtım, hem yüzey sıcaklığını güvenli seviyeye indirir hem de bu enerji kaybını büyük ölçüde önler.

Yalıtımın Enerji Verimliliğindeki Rolü

Yalıtımsız veya hasarlı yalıtıma sahip sıcak bir yüzey, çevre sıcaklığıyla arasındaki fark oranında sürekli ısı kaybeder. Bu kayıp, tek bir nokta için küçük görünse de, bir tesisteki onlarca metre boru hattı, çok sayıda vana ve flanş bağlantısı bir araya geldiğinde, toplam etkisi yıllık yakıt tüketiminde önemli bir paya dönüşebilir. Soğuk yüzeylerde (soğutma suyu hatları, chiller boruları) ise yalıtım eksikliği hem enerji kaybına hem de yoğuşma kaynaklı korozyon ve nem sorunlarına yol açabilir.

Çalışma Prensibi

Yalıtım malzemeleri, düşük ısı iletkenliğine sahip lifli veya hücresel yapılar kullanarak, sıcak veya soğuk bir yüzey ile çevre arasındaki ısı transferini yavaşlatır. Yalıtım kalınlığı arttıkça ısı kaybı azalır, ancak belirli bir kalınlıktan sonra ek yalıtımın sağladığı fayda ile maliyeti arasındaki denge optimum noktaya ulaşır. Bu nedenle yalıtım kalınlığı, yüzey sıcaklığına, ortam koşullarına ve ekonomik hesaplamalara göre belirlenmelidir.

Yalıtım Durumunun Değerlendirilmesi

Yalıtım kayıplarının tespiti genellikle termal kamera (ısıl görüntüleme) ile yapılır. Bu yöntem, yalıtımsız veya hasarlı yüzeylerin yüksek sıcaklık farkını görsel olarak ortaya koyar ve önceliklendirme için somut bir temel sağlar. Özellikle vana, flanş ve genleşme parçaları gibi sık sökülüp takılan noktalar, zamanla yalıtımsız kalarak önemli kayıp noktaları haline gelebilir.

Ekonomik Yalıtım Kalınlığı Kavramı

Yalıtım kalınlığı arttıkça ısı kaybı azalır, ancak bu ilişki doğrusal değildir; belirli bir kalınlıktan sonra, ek her santimetrenin sağladığı ek tasarruf giderek azalır. Bu nedenle mühendislik pratiğinde “ekonomik yalıtım kalınlığı” kavramı kullanılır: bu, yalıtım malzemesinin ve işçiliğinin maliyeti ile sağladığı yıllık enerji tasarrufunun dengelendiği optimum noktadır. Bu noktanın ötesine geçen ek yalıtım, teknik olarak faydalı olsa da ekonomik olarak gerekçelendirilmesi zorlaşır.

Ekonomik kalınlık hesaplaması; yüzey sıcaklığı, ortam sıcaklığı, yalıtım malzemesinin ısıl iletkenliği, enerji birim fiyatı ve malzeme-işçilik maliyetleri gibi girdileri birlikte değerlendirir. Bu hesaplama, özellikle çok sayıda boru hattı veya büyük yüzey alanı olan tesislerde, yalıtım yatırımının en verimli şekilde planlanmasını sağlar.

Kişisel Güvenlik ve İş Sağlığı Boyutu

Proses ekipmanlarının yalıtımı, enerji verimliliğinin ötesinde, çalışma ortamının güvenliği açısından da önemli bir konudur. Yalıtımsız sıcak yüzeyler, yanma riski oluşturarak iş güvenliği standartlarının ihlaline yol açabilir; birçok ülkede ve kurumsal güvenlik standardında, erişilebilir yüzeylerin belirli bir sıcaklık sınırının altında tutulması zorunlu kılınmaktadır. Bu nedenle yalıtım projeleri, yalnızca enerji tasarrufu değil, aynı zamanda iş sağlığı ve güvenliği uyumluluğu açısından da değerlendirilmelidir.

Benzer şekilde, soğuk yüzeylerdeki yetersiz yalıtım, don yanığı riski ve kayganlaşan zeminler nedeniyle güvenlik riski oluşturabilir. Bu çok boyutlu fayda yapısı, yalıtım yatırımlarının yalnızca enerji tasarrufu hesaplamalarıyla değil, güvenlik ve uyumluluk gereksinimleriyle birlikte gerekçelendirilmesini destekler.

Yalıtım Malzemesi Türlerinin Karşılaştırılması

Endüstriyel yalıtımda kullanılan başlıca malzeme türleri arasında taş yünü, cam yünü, kalsiyum silikat ve elastomerik köpük bulunur. Taş yünü ve cam yünü, yüksek sıcaklık dayanımı ve uygun maliyeti nedeniyle sıcak yüzeylerde yaygın olarak tercih edilir. Kalsiyum silikat, çok yüksek sıcaklıklı uygulamalarda ve mekanik dayanım gerektiren noktalarda kullanılır. Elastomerik köpük ise, kapalı hücre yapısı sayesinde su buharı geçirgenliğinin düşük tutulması gereken soğuk yüzeylerde (chiller hatları gibi) tercih edilir.

Malzeme seçimi, yalnızca ısıl performansa değil, uygulama sıcaklığına, nem koşullarına, yangın dayanım gereksinimlerine ve kurulum ortamının fiziksel kısıtlarına göre de yapılmalıdır. Yanlış malzeme seçimi, kısa vadede maliyet avantajı sağlasa da, uzun vadede erken bozulma ve tekrar yatırım ihtiyacına yol açabilir.

Yalıtım Kaplamasının Dayanıklılığı

Yalıtım malzemesinin kendisi kadar, üzerini kaplayan dış kılıfın (genellikle alüminyum veya paslanmaz çelik) kalitesi de yalıtımın uzun vadeli performansını etkiler. Hasar görmüş veya sızdıran bir dış kaplama, yalıtım malzemesinin nem almasına neden olabilir; nemlenen yalıtım malzemesi, hem ısıl performansını büyük ölçüde kaybeder hem de altındaki metal yüzeyde korozyona yol açabilir. Bu nedenle dış kaplamanın düzenli olarak görsel kontrolünün yapılması, yalıtım yatırımının korunması açısından önemlidir.

Yalıtım Projelerinde Öncelik Haritalaması

Termal kamera taramasıyla tespit edilen yalıtım kayıp noktaları, yüzey sıcaklığı, alan büyüklüğü ve erişilebilirlik kriterlerine göre bir öncelik haritasına dönüştürülebilir. Bu harita, sınırlı yalıtım bütçesinin, en yüksek enerji kaybına sahip noktalardan başlayarak en etkili şekilde kullanılmasını sağlar. Büyük tesislerde bu tür bir haritalama, yıllar içinde uygulanacak kademeli bir yalıtım programının temelini oluşturabilir.

Yalıtım Sonrası Doğrulama Ölçümü

Yalıtım uygulaması tamamlandıktan sonra, yeniden yapılan termal kamera taramasıyla, yüzey sıcaklıklarının hedeflenen seviyeye indiği doğrulanmalıdır. Bu doğrulama adımı, hem uygulamanın kalitesini teyit eder hem de yalıtım projesinin sağladığı faydanın somut verilerle belgelendirilmesini sağlar.

Avantajlar

• Sürekli ve görünmeyen ısı kayıplarının azaltılması
• Çalışma ortamında yüzey sıcaklıklarının güvenli seviyeye indirilmesi
• Soğuk yüzeylerde yoğuşma ve korozyon riskinin azaltılması
• Görece düşük maliyetle hızlı geri dönüş potansiyeli

Uygulama Alanları

Seçim Kriterleri

• Ekipmanın çalışma sıcaklığı ve ortam koşulları
• Yalıtım malzemesinin ısıl performansı ve dayanıklılığı
• Erişim ve bakım kolaylığı (sökülebilir yalıtım kılıfları)
• Yangın güvenliği ve kimyasal dayanım gereksinimleri

BEST Enerji Yaklaşımı

BEST Enerji, yalıtım değerlendirmelerinde termal kamera ölçümleriyle tesisteki yalıtımsız veya hasarlı yüzeyleri tespit eder. Bu tespitler, yüzey sıcaklığı ve alan büyüklüğüne göre önceliklendirilerek, en yüksek kayıp potansiyeline sahip noktalardan başlanan bir iyileştirme planı sunulur.

Yalıtım Projelerinde Uygulama Kalitesinin Önemi

Doğru malzeme seçilmiş olsa bile, hatalı veya özensiz uygulama, yalıtımın beklenen performansı sağlamasını engelleyebilir. Yalıtım malzemesi ile yüzey arasında boşluk bırakılması, ek yerlerinin düzgün kapatılmaması veya dış kaplamanın su geçirmez şekilde monte edilmemesi, zamanla performans kaybına ve nem sorunlarına yol açabilir. Bu nedenle yalıtım uygulamasının, deneyimli ve bu konuda uzmanlaşmış ekipler tarafından, üretici teknik şartnamelerine uygun şekilde yapılması önerilir.
