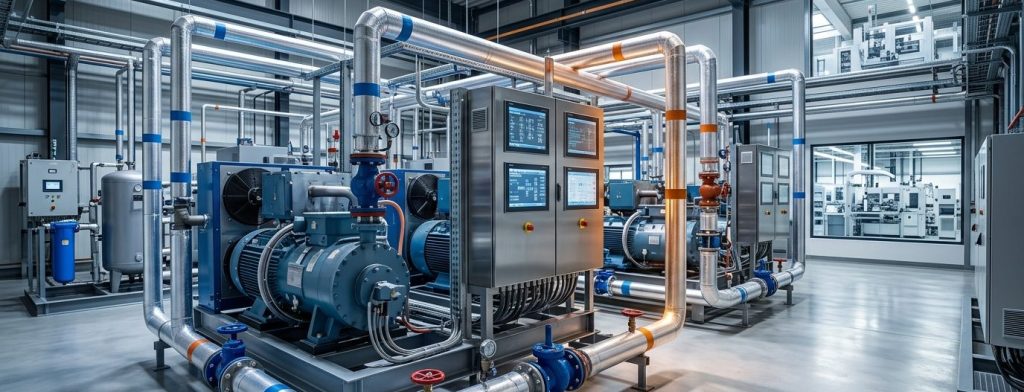

Endüstriyel Tip Isı Pompası
Endüstriyel Tip Isı Pompası
Endüstriyel tip ısı pompaları, düşük sıcaklıktaki bir enerji kaynağından ısıyı alıp daha yüksek ve kullanılabilir bir sıcaklık seviyesine taşıyarak hem ısıtma hem de soğutma ihtiyacını karşılayabilen sistemlerdir. Bu sayfada su kaynaklı ve hava kaynaklı ısı pompası uygulamalarını, çalışma prensipleri ve verimlilik kriterleri açısından ele alıyoruz.
Teknolojiye Genel Bakış
Isı pompaları, konvansiyonel ısıtıcılardan farklı olarak yakıt yakarak değil, mevcut bir düşük sıcaklıklı kaynaktaki enerjiyi kompresör yardımıyla yükselterek ısı üretir. Bu prensip, aynı elektrik girdisiyle doğrudan elektrikli ısıtmaya kıyasla çok daha fazla ısı enerjisi üretilebilmesini sağlar. Endüstriyel tesislerde ısı pompaları, hem proses ısıtması hem de atık ısı geri kazanımıyla entegre çalışacak şekilde tasarlanabilir.
Isı pompası, düşük sıcaklıktaki bir kaynaktan (dış hava, proses suyu, atık ısı) enerjiyi alıp, kompresör yardımıyla daha yüksek ve kullanılabilir bir sıcaklık seviyesine taşır. Bu prensip, aynı elektrik girdisiyle doğrudan elektrikli ısıtmaya kıyasla çok daha fazla ısı enerjisi üretilmesini sağlar.
Çalışma Prensibi
Isı pompası çevriminde, soğutucu akışkan düşük sıcaklıklı kaynaktan (su, hava veya proses atık ısısı) ısı alarak buharlaşır. Kompresör bu buharı sıkıştırarak sıcaklığını yükseltir. Yüksek sıcaklıklı buhar, ısıtılması istenen suya veya havaya ısısını vererek yoğuşur ve genleşme valfinden geçerek çevrim tekrarlanır. Bu çevrim, chiller çevrimiyle temelde aynıdır; fark, faydalı çıktının soğutma değil ısıtma olmasıdır.
| Parametre | Verimliliğe Etkisi |
|---|---|
| Kaynak sıcaklığı | Kaynak sıcaklığı ne kadar yüksekse, ısı pompasının performans katsayısı o kadar iyileşir |
| Hedef sıcaklık farkı | Kaynak ve hedef sıcaklık arasındaki fark arttıkça enerji tüketimi artar |
| Kaynak debisi ve sürekliliği | Düzensiz veya yetersiz kaynak, kapasitede dalgalanmaya yol açar |
Su Kaynaklı Isı Pompası
Su kaynaklı ısı pompaları, proses atık suyu, yeraltı suyu veya soğutma suyu gibi nispeten kararlı sıcaklıktaki bir su kaynağından ısı çeker. Su kaynaklarının sıcaklığı genellikle hava sıcaklığına göre daha stabil olduğundan, su kaynaklı sistemler yıl boyunca daha öngörülebilir bir performans sunar. Bu sistemler özellikle proses atık suyunun bulunduğu tesislerde, atık ısı geri kazanımıyla birlikte değerlendirilebilir.
Hava Kaynaklı Isı Pompası
Hava kaynaklı ısı pompaları, dış ortam havasından ısı çekerek çalışır. Kurulumu genellikle daha basit olsa da, performansı dış hava sıcaklığına bağlı olarak mevsimsel dalgalanma gösterir. Düşük dış sıcaklıklarda kaynak sıcaklığı düştüğü için performans katsayısı da azalır. Bu nedenle hava kaynaklı sistemler, iklim koşulları ve ısıtma ihtiyacının mevsimsel profili dikkate alınarak boyutlandırılmalıdır.
Mevcut Sistemlerle Entegrasyon
Isı pompaları, çoğu durumda mevcut ısıtma sistemini tamamen ortadan kaldırmak yerine, onunla birlikte çalışacak şekilde entegre edilir. Bu yaklaşımda ısı pompası, ısı ihtiyacının büyük bölümünü karşılayan temel (baz yük) kaynak olarak konumlandırılırken, mevcut kazan veya ısıtıcı, tepe talep dönemlerinde veya ısı pompasının yetersiz kaldığı düşük dış sıcaklık koşullarında devreye giren destek kaynağı olarak kalır. Bu hibrit yaklaşım, hem yatırım maliyetini optimize eder hem de sistem güvenilirliğini korur.
Entegrasyon tasarımında, ısı pompasının çıkış sıcaklığı ile mevcut dağıtım sisteminin (radyatör, yerden ısıtma, proses ısı değiştiricisi vb.) çalışma sıcaklığı arasındaki uyum dikkatle değerlendirilmelidir. Düşük sıcaklıkta çalışan dağıtım sistemleri, ısı pompasının verimli çalışabileceği aralıkla daha iyi örtüşür.
Avantajlar
- Aynı elektrik girdisiyle doğrudan ısıtmaya kıyasla daha fazla ısı üretimi
- Atık ısı kaynaklarının değerli bir sıcaklık seviyesine taşınabilmesi
- Bazı sistemlerde eş zamanlı ısıtma ve soğutma imkânı
- Fosil yakıt tüketiminin azaltılmasına katkı
- Elektrikli sistemlere kıyasla daha düşük işletme maliyeti potansiyeli
Uygulama Alanları
| Sektör | Tipik Kullanım |
|---|---|
| Gıda Sanayi | Proses suyu ısıtması, temizlik suyu hazırlığı |
| Tekstil | Proses atık suyundan ısı geri kazanımı ile ısıtma |
| Hastane ve Otel | Sıcak kullanım suyu, bina ısıtması |
| Ticari Binalar | Eş zamanlı ısıtma ve soğutma ihtiyacı |
Seçim Kriterleri
- Mevcut ısı kaynağının sıcaklığı, debisi ve sürekliliği
- Hedeflenen çıkış sıcaklığı ve proses ihtiyacı
- Tesiste eş zamanlı ısıtma ve soğutma ihtiyacının olup olmadığı
- İklim koşulları (hava kaynaklı sistemler için)
- Mevcut ısıtma sistemiyle entegrasyon imkânı
BEST Enerji Yaklaşımı
BEST Enerji, ısı pompası uygulamalarını değerlendirirken tesisteki potansiyel ısı kaynaklarını (proses atık suyu, atık ısı, dış hava) ve ısıtma ihtiyacının sıcaklık profilini birlikte analiz eder. Bu değerlendirme, ısı pompasının hangi kapasitede ve hangi kaynak tipiyle en verimli şekilde entegre edilebileceğini ortaya koyar.
Yüksek Sıcaklık Isı Pompası Teknolojisindeki Gelişmeler
Geleneksel endüstriyel ısı pompaları, tarihsel olarak nispeten düşük çıkış sıcaklıklarıyla sınırlıyken, son yıllarda geliştirilen yüksek sıcaklık ısı pompası teknolojileri, daha önce yalnızca kazanlarla karşılanabilen bazı proses ısıtma ihtiyaçlarını da kapsayacak şekilde genişlemektedir. Bu gelişme, özel soğutucu akışkanlar ve çok kademeli sıkıştırma teknikleri kullanılarak sağlanmaktadır.
Bu teknolojik gelişme, ısı pompalarının uygulama alanını genişletmekte ve daha önce yalnızca fosil yakıtlı sistemlerle karşılanabilen proses ısıtma ihtiyaçlarının bir kısmının da elektrikli ısı pompalarıyla karşılanabilmesine imkân tanımaktadır. Ancak bu tür yüksek sıcaklık sistemlerinin ekonomik anlamlılığı, halihazırda elektrik ve yakıt fiyatları arasındaki farka bağlı olarak proje bazında değerlendirilmelidir.
Kaynak Sıcaklığındaki Mevsimsel Değişimin Yönetimi
Hava kaynaklı ısı pompalarında, kaynak sıcaklığının mevsimsel olarak değişmesi, sistemin yıl boyunca farklı performans katsayılarında çalışmasına neden olur. Bu değişkenliği yönetmek için, bazı sistemler kış aylarında düşen performansı telafi etmek amacıyla ek elektrikli ısıtıcı (destek ısıtıcı) ile desteklenir; ancak bu destek ısıtıcının sık kullanılması, sistemin genel verimlilik avantajını azaltabilir.
Bu nedenle hava kaynaklı ısı pompası boyutlandırmasında, yalnızca tepe ısı ihtiyacına değil, yıl boyunca beklenen performans profiline de bakılması önerilir. Bazı projelerde, ısı pompası kapasitesinin ısı ihtiyacının büyük çoğunluğunu (örneğin yılın büyük bölümünü) karşılayacak şekilde boyutlandırılması, en soğuk birkaç gün için tam kapasiteye göre boyutlandırmaya kıyasla daha ekonomik bir denge sunabilir.
Soğutucu Akışkan Seçimi ve Çevresel Etki
Endüstriyel ısı pompalarında kullanılan soğutucu akışkanın seçimi, hem performans hem de çevresel etki açısından önemlidir. Yüksek küresel ısınma potansiyeline sahip geleneksel soğutucu akışkanlar yerine, doğal soğutucu akışkanlar (amonyak, CO2 gibi) veya düşük küresel ısınma potansiyelli sentetik alternatifler, özellikle yeni nesil endüstriyel ısı pompası projelerinde giderek daha fazla tercih edilmektedir. Bu seçim, aynı zamanda mevcut ve gelecekteki soğutucu akışkan mevzuatına uyumu da kolaylaştırır.
Amonyak gibi doğal soğutucu akışkanlar, yüksek termodinamik verimlilik sunsa da, toksisite ve yanıcılık gibi ek güvenlik önlemleri gerektirebilir. Bu nedenle soğutucu akışkan seçimi, performans, çevresel etki, güvenlik ve maliyet faktörlerinin birlikte değerlendirildiği bir mühendislik kararı olarak ele alınmalıdır.
Isı Pompası Projelerinde Fizibilite Çalışmasının Kapsamı
Bir endüstriyel ısı pompası projesinin fizibilitesi değerlendirilirken, yalnızca teorik performans katsayısı değil, kaynak sıcaklığının yıl boyunca gösterdiği değişkenlik, hedef sıcaklığın mevsimsel talep profili ve mevcut sistemle entegrasyon karmaşıklığı gibi faktörler de dikkate alınmalıdır. Kapsamlı bir fizibilite çalışması, saatlik veya en azından aylık bazda kaynak ve talep verilerini kullanarak, sistemin yıl boyunca gerçekçi bir performans simülasyonunu ortaya koyar.
Bu detaylı yaklaşım, basit ve ortalama değerlere dayalı hesaplamalara kıyasla çok daha güvenilir bir yatırım kararı alınmasını sağlar ve beklenmedik performans sapmalarının önüne geçer.
Isı Pompası Yatırımlarında Teşvik Değerlendirmesi
Bazı ülkelerde ve bölgelerde, sanayi tesislerinin fosil yakıt tüketimini azaltan elektrikli ısıtma teknolojilerine geçişini desteklemek amacıyla özel teşvik programları uygulanabilmektedir. Endüstriyel ısı pompası projeleri, bu tür teşviklerden yararlanma potansiyeli taşıyan yatırımlar arasında değerlendirilebilir. Proje planlama aşamasında, güncel teşvik ve destek programlarının araştırılması, yatırımın toplam ekonomik değerlendirmesine olumlu katkı sağlayabilir.
Isı Pompası Sistemlerinde Yedekli Tasarım Yaklaşımları
Kritik ısıtma ihtiyaçlarının karşılandığı tesislerde, tek büyük bir ısı pompası yerine birden fazla küçük ünitenin paralel çalıştığı bir yapı, hem yedeklilik hem de kısmi yük verimliliği açısından avantaj sağlayabilir. Bu yapı, bir ünitenin bakım veya arıza nedeniyle devre dışı kalması durumunda, kalan ünitelerin kısmi kapasitede ihtiyacı karşılamaya devam edebilmesini sağlar.
Isı Pompası ile Mevcut Kazan Arasında Geçiş Mantığı
Hibrit sistemlerde, ısı pompası ile destek kazanı arasındaki geçişin ne zaman ve nasıl yapılacağı, kontrol stratejisinin önemli bir parçasıdır. Genel bir yaklaşım, dış hava sıcaklığı belirli bir eşiğin altına düştüğünde veya ısı talebi ısı pompasının kapasitesini aştığında kazanın devreye girmesidir. Bu geçiş noktasının doğru belirlenmesi, hem enerji verimliliğini optimize eder hem de ısıtma konforunun kesintisiz sağlanmasını garanti eder.
Endüstriyel tip ısı pompaları, uygun bir düşük sıcaklıklı kaynağın bulunduğu tesislerde, fosil yakıt tüketimini azaltan ve atık ısıyı değerlendirilebilir hale getiren etkili bir çözümdür. Su kaynaklı ve hava kaynaklı sistemler arasındaki seçim, tesisin mevcut altyapısına ve ısıtma ihtiyacının profiline göre yapılmalıdır.
Isı Pompası Potansiyelinizi Değerlendirelim
Tesisinizdeki ısı pompası uygulama potansiyelini değerlendirmek için BEST Enerji mühendislik ekibiyle iletişime geçebilirsiniz.
Sıkça Sorulan Sorular
Hedeflenen sıcaklık seviyesi ısı pompası teknolojisinin ulaşabileceği aralıkta ise ve uygun bir düşük sıcaklıklı kaynak mevcutsa, ısı pompası kısmen veya tamamen kazan sistemine alternatif olabilir.
Su kaynaklı sistemler genellikle daha stabil kaynak sıcaklığı nedeniyle daha öngörülebilir performans sunar; ancak uygun bir su kaynağının bulunmadığı durumlarda hava kaynaklı sistemler pratik bir alternatif olur.
Isı pompası teknolojisi, ulaşabileceği maksimum çıkış sıcaklığı açısından sınırlıdır. Çok yüksek sıcaklık gerektiren prosesler için uygun olmayabilir; bu durumda kademeli sistemler veya kısmi ön ısıtma çözümleri değerlendirilebilir.
Isı pompası, düşük sıcaklıklı atık ısı kaynağını alıp daha yüksek ve kullanılabilir bir sıcaklığa taşıyarak, aksi halde değerlendirilemeyecek bir enerjiyi faydalı hale getirir.
COP, üretilen ısı enerjisinin tüketilen elektrik enerjisine oranıdır. Yüksek COP, daha az elektrikle daha fazla ısı üretildiği anlamına gelir ve sistemin verimliliğinin temel göstergesidir.
Evet, dış hava sıcaklığı düştükçe kaynak sıcaklığı da düştüğünden performans katsayısı azalabilir. Bu etki, sistem tasarımında ve kapasite seçiminde dikkate alınmalıdır.
Entegrasyon düzeyi, mevcut ısıtma ve soğutma altyapısına bağlıdır. Bazı durumlarda mevcut dağıtım sistemine bağlanabilirken, bazı durumlarda ek düzenlemeler gerekebilir.
Isı pompaları, chiller sistemlerine benzer bakım gereksinimlerine sahiptir; düzenli filtre kontrolü, soğutucu akışkan kontrolü ve ısı değiştirici temizliği önerilir.
Evet, birçok uygulamada ısı pompası baz yükü karşılarken, mevcut kazan tepe talep veya düşük dış sıcaklık dönemlerinde destek kaynağı olarak devrede kalır.
Evet, ısı pompaları genellikle düşük sıcaklıkta çalışan dağıtım sistemleriyle (yerden ısıtma gibi) daha verimli çalışır; yüksek sıcaklık gerektiren geleneksel radyatör sistemlerinde verim düşebilir.
